Instalacje, dach i elewacja w projekcie przebudowy budynku gospodarczego - dokumentacja właściwa
W grudniu tamtego roku podjęliśmy się projektu nadbudowy budynku gospodarczego wraz ze zmianą sposobu użytkowania poddasza na mieszkalny. Klientom zaproponowaliśmy nowy układ funkcjonalny pomieszczeń, który wymaga podniesienia ścian i zaprojektowania nowego dachu. Zobaczcie jak wygląda dokumentacja właściwa projektu.
Projekt układu pomieszczeń na poddaszu omawianego budynku, przedstawiony w artykule został zaakceptowany przez Klientów, w związku z czym mogliśmy przystąpić do etapu opracowania właściwej dokumentacji architektoniczno-budowlanej, którą mamy przyjemność Wam przedstawić.
Na poniższych rysunkach możecie zobaczyć jakich zmian dokonaliśmy, aby przekształcić nieużyteczny budynek gospodarczy w nowoczesny, funkcjonalny i wygodny dom mieszkalny.
Istniejące poddasze (rys. 1) podnieśliśmy do odpowiedniej wysokości a za pomocą ścianek działowych wyznaczyliśmy poszczególne pomieszczenia mieszkalne (rys. 2).

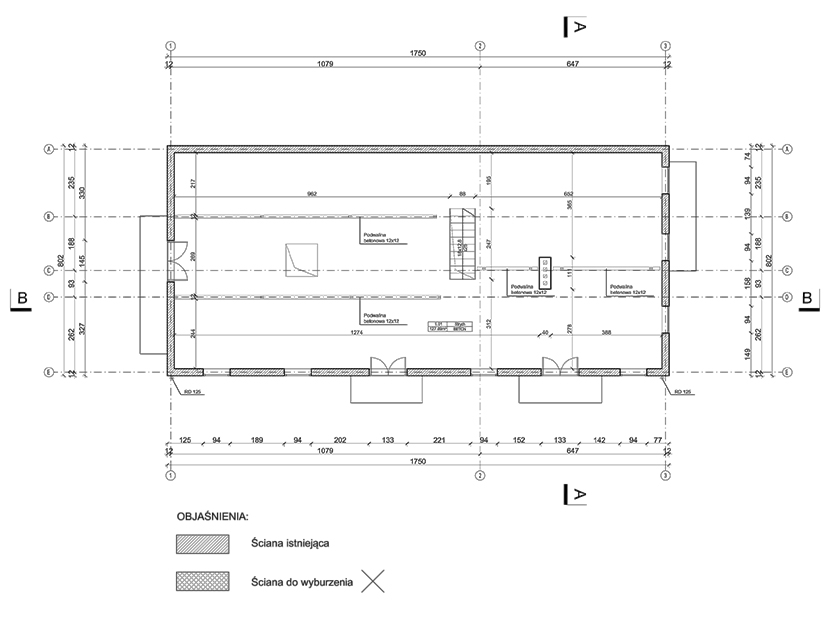

Rys. nr 1. Rzut poddasza - stan istniejący.

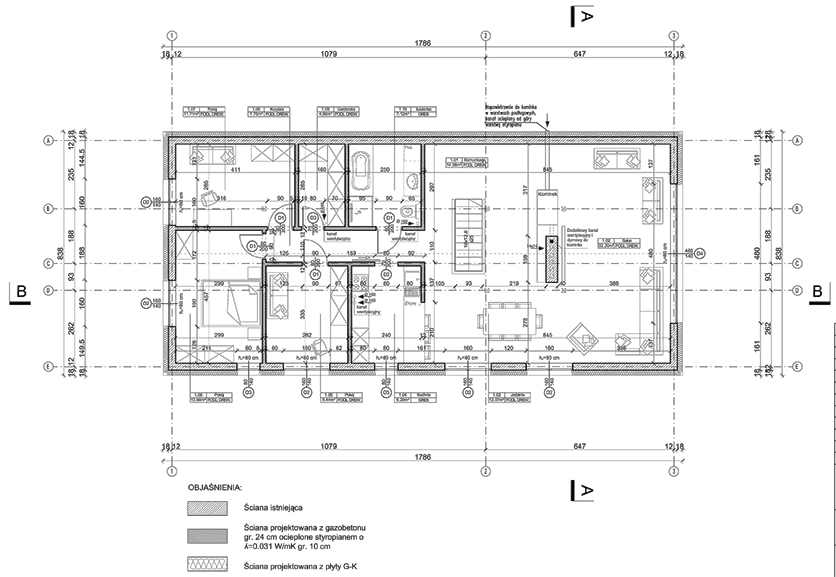

Rys. nr 2. Rzut poddasza - stan projektowany.
Elewacja budynku przeszła totalną metamorfozę: ściany zewnętrzne zostały obłożone płytami gipsowo-kartonowymi, co w znaczący sposób zmieniło ich estetykę; w dużym stopniu zmianie uległa również stolarka okienna i drzwiowa (Rys 3, 4, 5 i 6.); zaprojektowaliśmy również nowy dach (Rys. 7.).

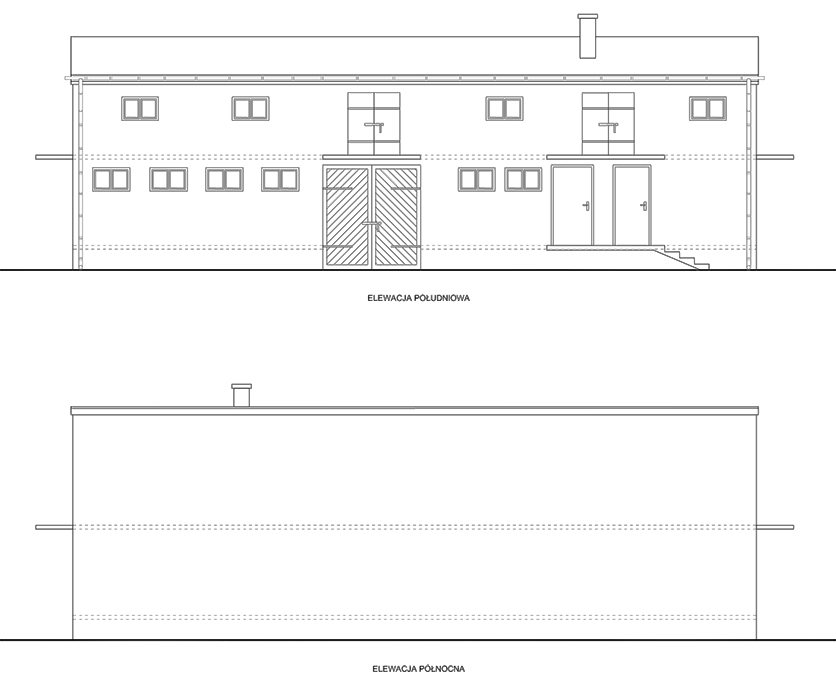

Rys. 3. Elewacja południowa i północna - stan istniejący.

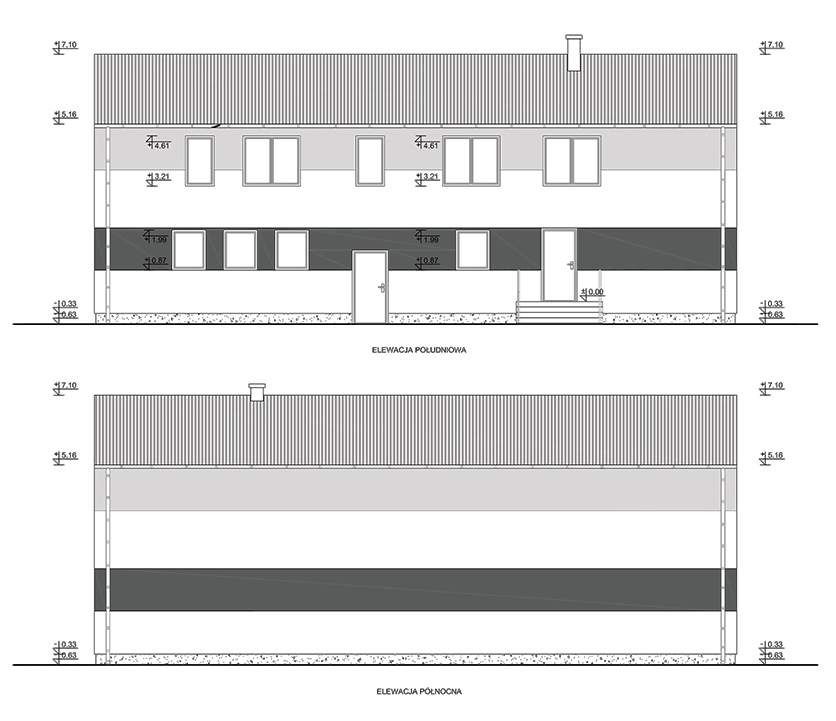

Rys. 4. Elewacja południowa i północna - stan projektowany.

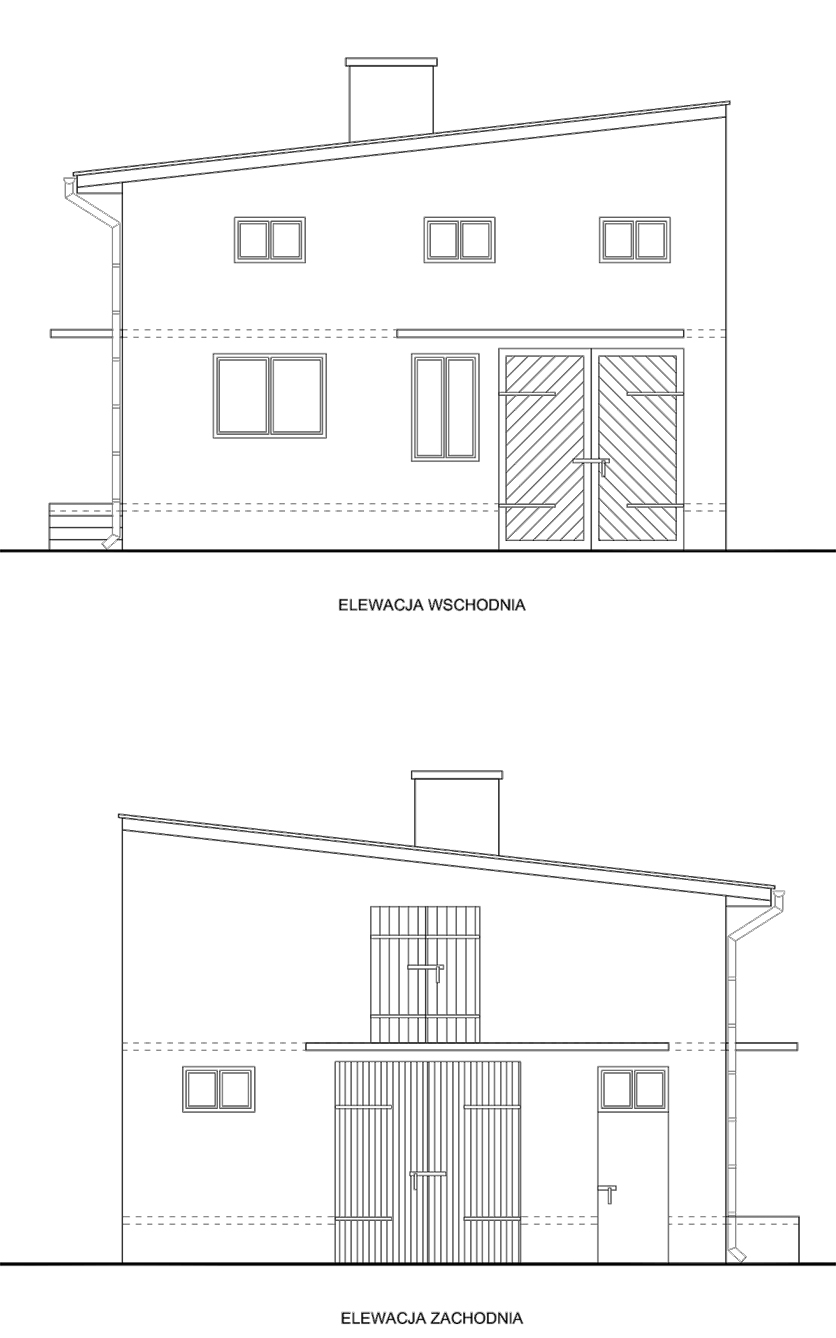

Rys. 5. Elewacja wschodnia i zachodnia - stan istniejący.

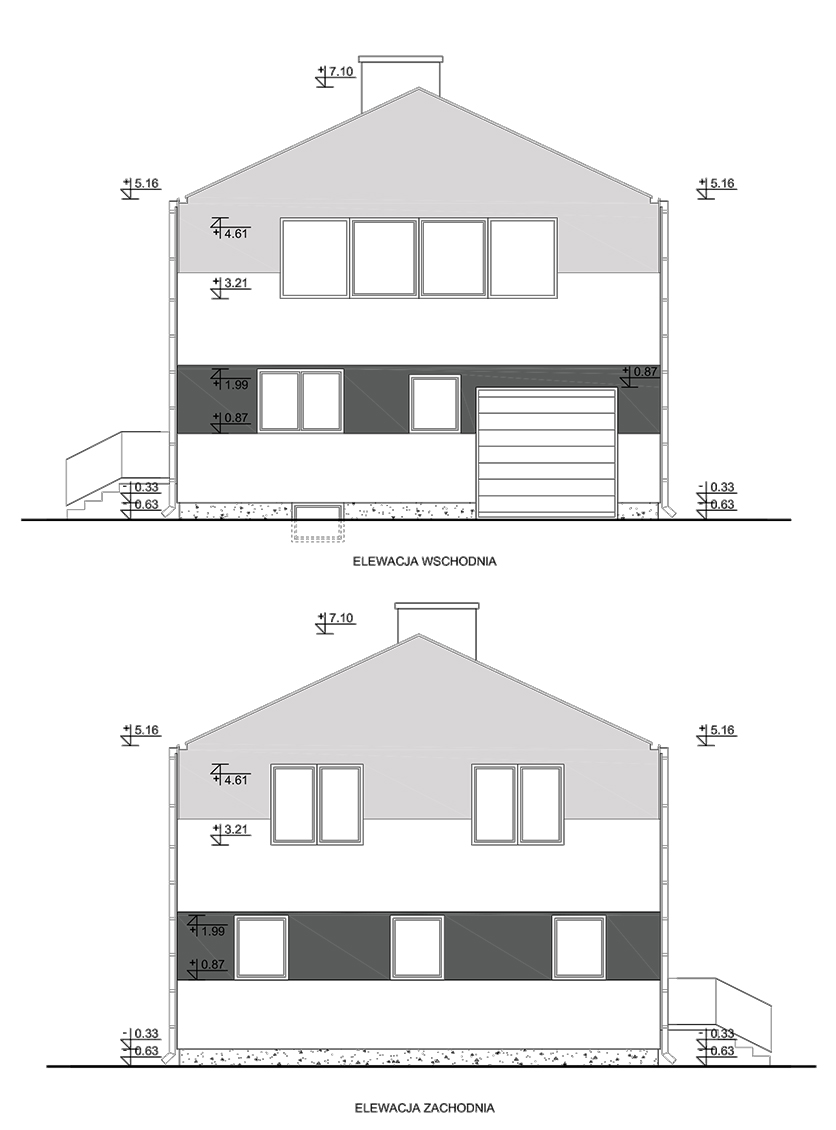

Rys. 6. Elewacja wschodnia i zachodnia - stan projektowany.

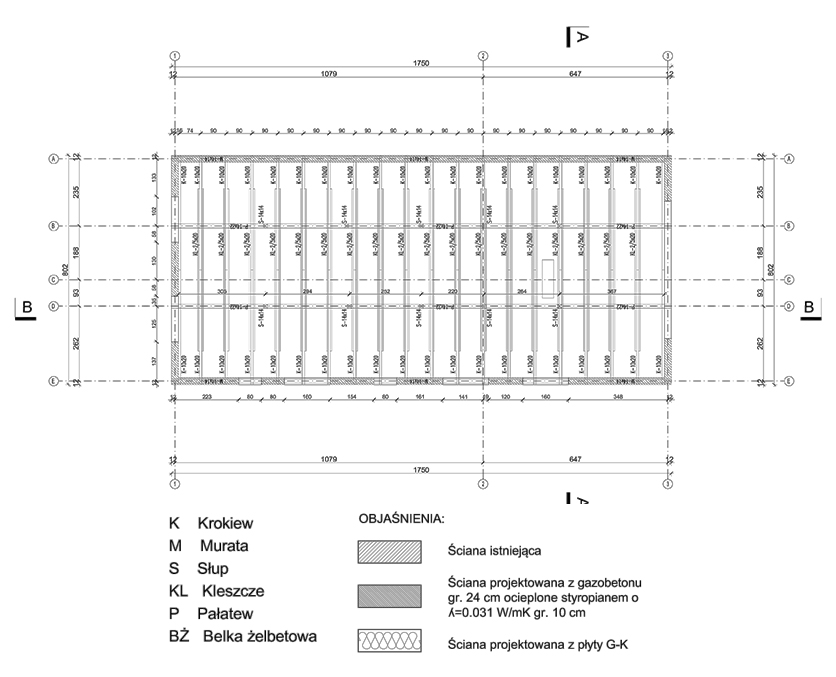

Rys. 7. Rzut więźby dachowej - stan projektowany.
Na kolejnych rysunkach możecie zobaczyć jak zostały rozplanowane instalacje: centralnego ogrzewania (Rys. 8), wodna (Rys. 9) i kanalizacyjna (Rys. 10).

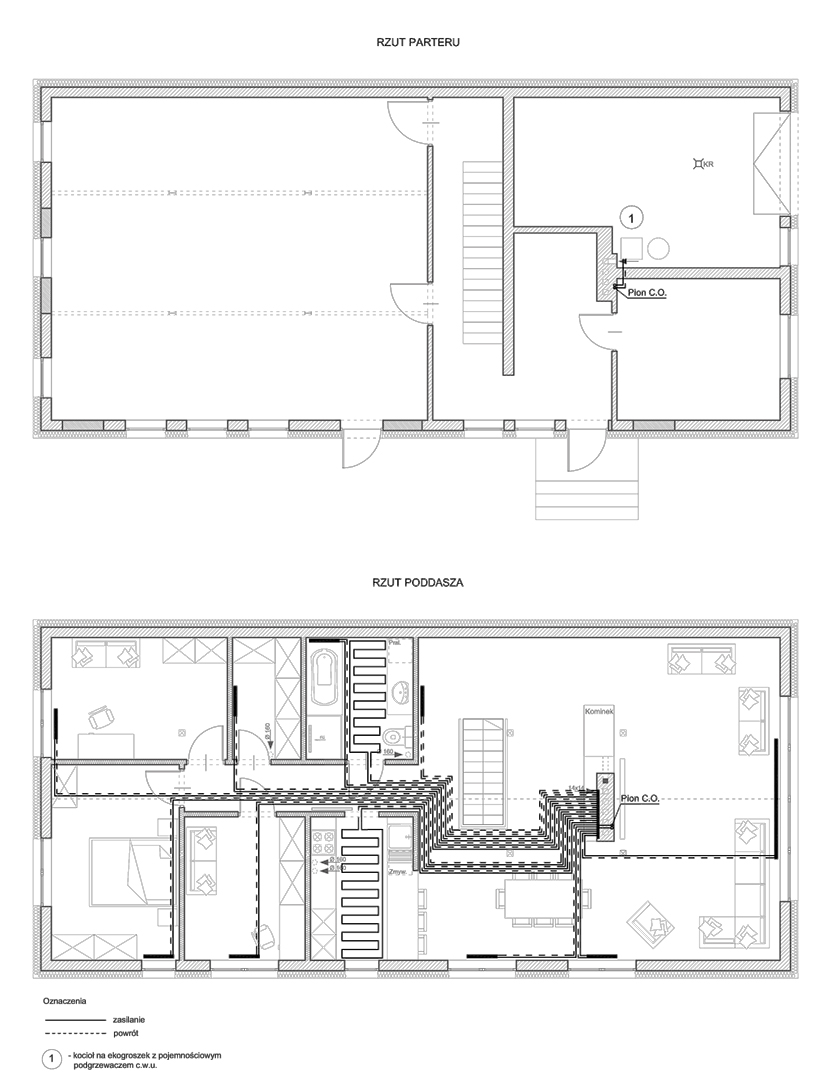

Rys. 8. Schemat instalacji CO - rzut parteru i poddasza.

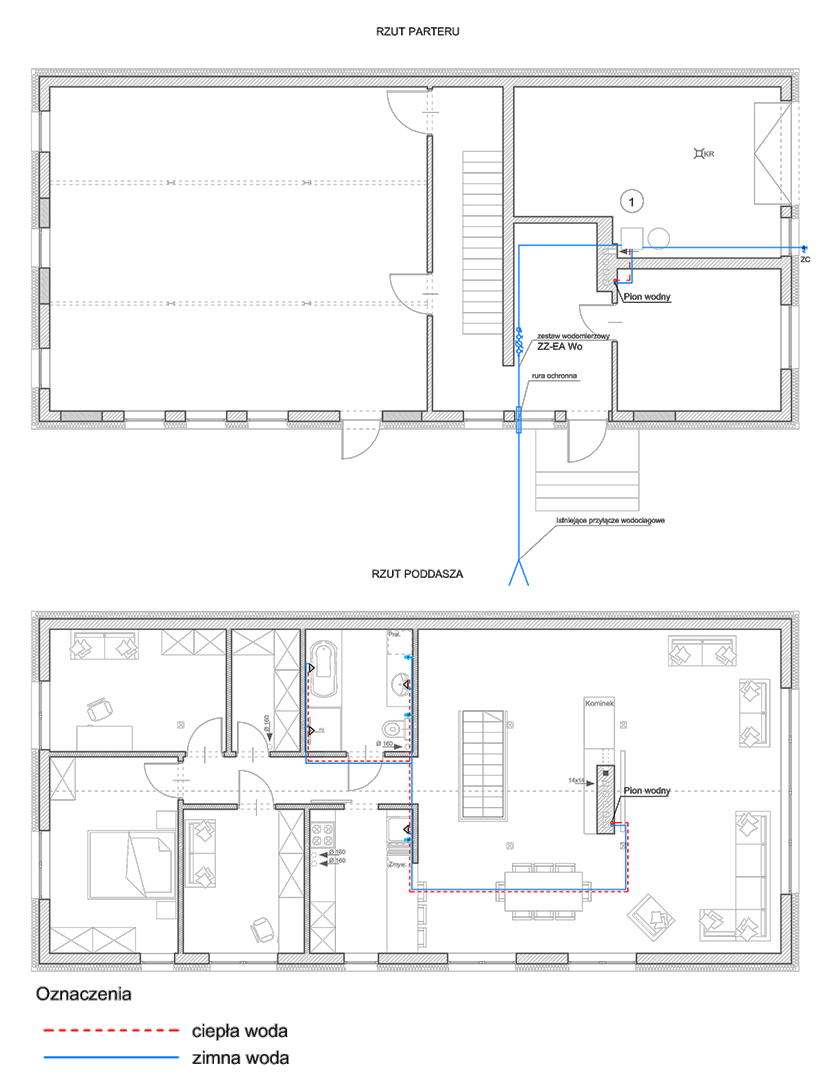

Rys. 9. Schemat instalacji wodnej - rzut parteru i poddasza.

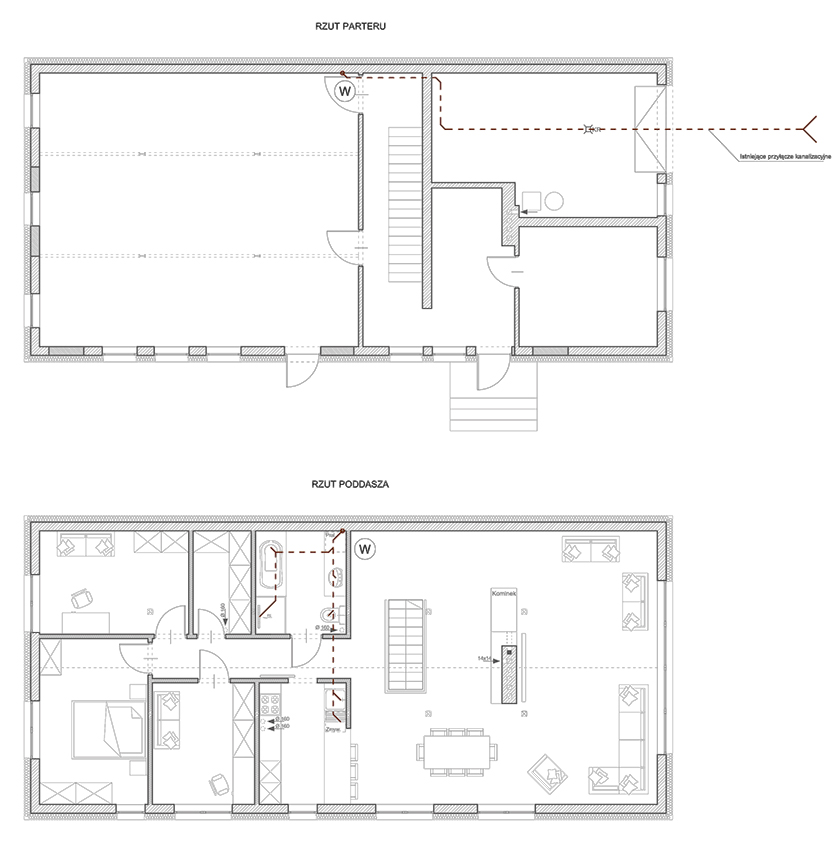

Rys. 10. Schemat instalacji kanalizacyjnej - rzut parteru i poddasza.
